输出方法：数字信号输出
窗口尺寸：3*4mm
感应距离：10M（透镜SB-F-02）差别距离详见透镜选型
感应角度：120°（水平偏向）
事情电压：2.2-5.5V
静态功耗：＜15uA
推荐配套IC：定制化单片机
YS312K是将AD芯片与人体探测敏感元都集成在电磁屏障罩内的热释电红外传感器 。人体探测敏感元将感应到的人体移动信号传输到AD芯片上，其通过收罗、滤波等输出16位数字信号，并通过外围电路的单片机实现相关功效 。
16位数字信号输出
单线串行数据
低功耗
1.极限值 （凌驾下面表格中数值可能造成器件的永世性损坏）
参量 符号 最小值 最大值 单位 事情温度 TST -30 70 ℃ 任何引脚极限 Into -100 100 mA 存储温度 TST -40 80 ℃
2.事情条件(T=25°C, Vdd=3V，除尚有划定外)
参量 符号 最小值 典范值 最大值 单位 电源电压 VDD 2.2 3.3 5.5 V 事情电流 IDD 5 10 20 μA ADC区分率 16 探测波长 λ 8 14 μm 低通滤波器阻止频率 7 Hz 高通滤波器阻止频率 0.44 Hz

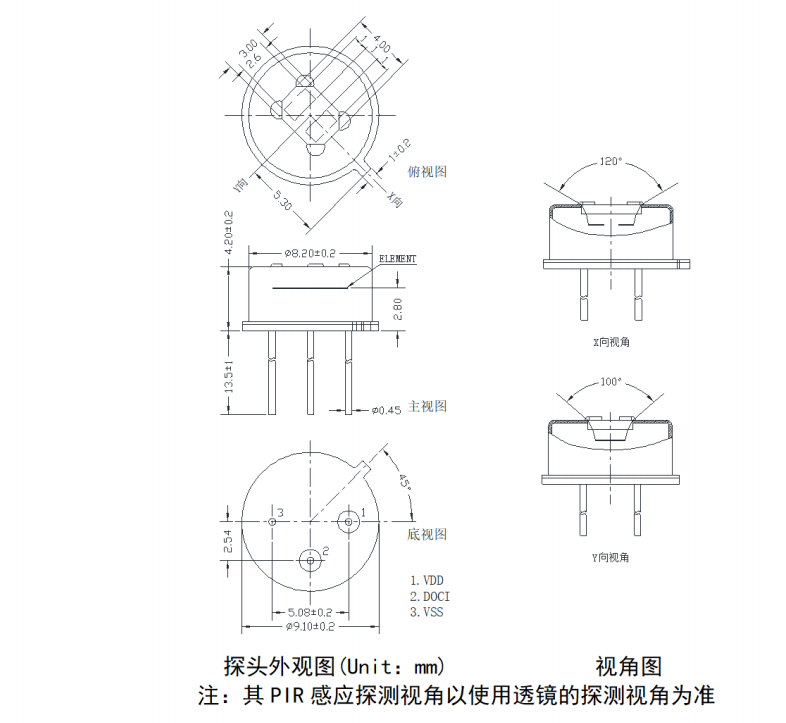

产品尺寸图
注重事项
传感器的出厂参数，均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得 。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离 。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系，使用时请综合思量 。
传感器内部敏感元件较为薄脆，使用时请轻拿轻放，高频震惊或跌落撞击可能导致敏感元件爆发断裂 。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片，使用时请勿用手或硬物直接接触 。
传感器窗口选型：模拟直插双元产品：S：3*4mm，B：3.8*5mm，数字直插双元产品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元产品：X：4*4mm，Q：4.9*4.9mm 。详情请与营业员相同 。
传感器引线长度选型：通例默认13.5mm，若有其他需求可详询营业员，支持定制引线长度 。
传感器其他详细信息请详见产品说明书 。
