塑封贴片型热释电红外传感器
输出方法：数字信号输出
窗口尺寸：4*4mm
感应距离：6M（透镜SB-SF-01 ） 差别距离详见透镜选型
感应角度：110°（水平偏向）
事情电压：2.2-5.5V
静态功耗：＜15uA
推荐配套IC：定制化单片机
S22-P330Y是尊龙凯时行业首发第三代MINI SMD塑封贴片传感器。微型化的设计，更适于客户超薄终端产品的外观设计；贴片式结构，更利便于客户SMT贴装，焊点缺陷率低，有用降低本钱；智能化水平高，知足客户种种应用计划需求；低电压、微功耗，延伸终端产品使用寿命；塑封壳体封装，高密封性能，提高产品可靠性能。
微型化，适合超薄终端产品外观设计
SMD回流焊贴装工艺
16位数字信号输出
单线串行数据
低电压、微功耗
参量 符号 最小值 最大值 单位 事情温度 TST -20 70 ℃ 视野角度 θ X=110° Y=90° ° 存储温度 TST -30 80 ℃ 探测波长 λ 5 14 μm

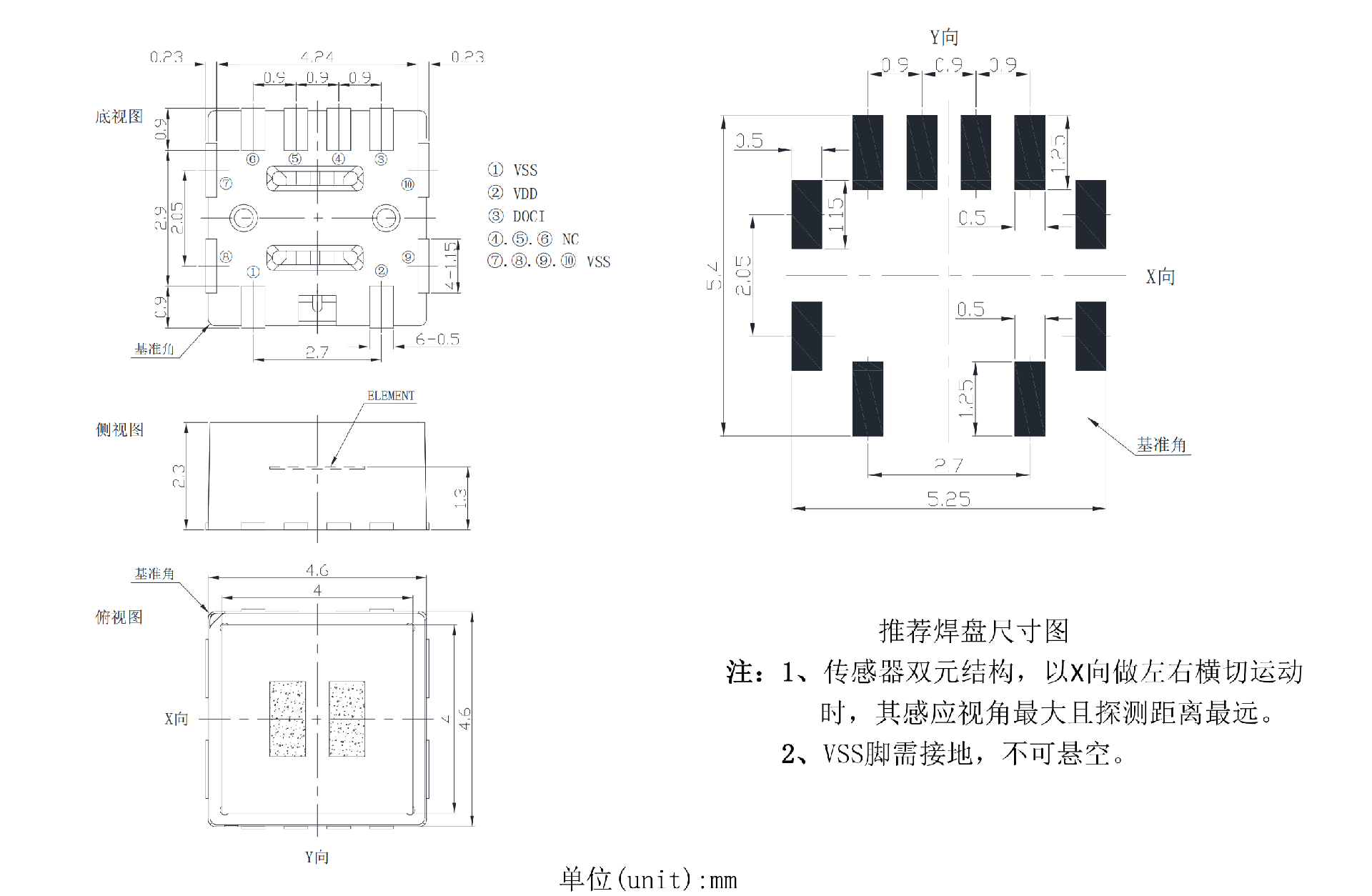

产品及推荐的焊盘尺寸图
注重事项
传感器的出厂参数,均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系,使用时请综合思量。
传感器内部敏感元件较为薄脆,使用时请轻拿轻放,高频震惊或跌落撞击可能导致敏感元件爆发断裂。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片,使用时请勿用手或硬物直接接触。
