LDF001

数字型火焰传感器

单通道
TO-39封装
开关量输出

产品说明书一键订货

产品概述

热释电红外探测器

产品特征

火焰探测器
单通道
TO-39封装
开关量输出

数据参数

序号
管脚名称
功效
参数
1
ONE 输出使能端高电平（＞1.1V）有用，低电平（＜0.9V）坚持输出为低电平
2
VSS 电源地
3
VDD 电源3.3V 低电平时输入电流为9.5uA
4
REL 输出有响应时输出高电平
5
ONTIME 延时控制 ONTIME 可选电压：1/64 vdd、3/64vdd、5/64vdd 、……、31/64vdd等16档电压，延迟时间从1.8秒至1小时规模可调。
6
SENS 迅速度控制 SENS可选电压：1/128vdd、3/128vdd、5/128vdd、……、63/128vdd等32档电压，探测距离从几十米到数厘米规模可调

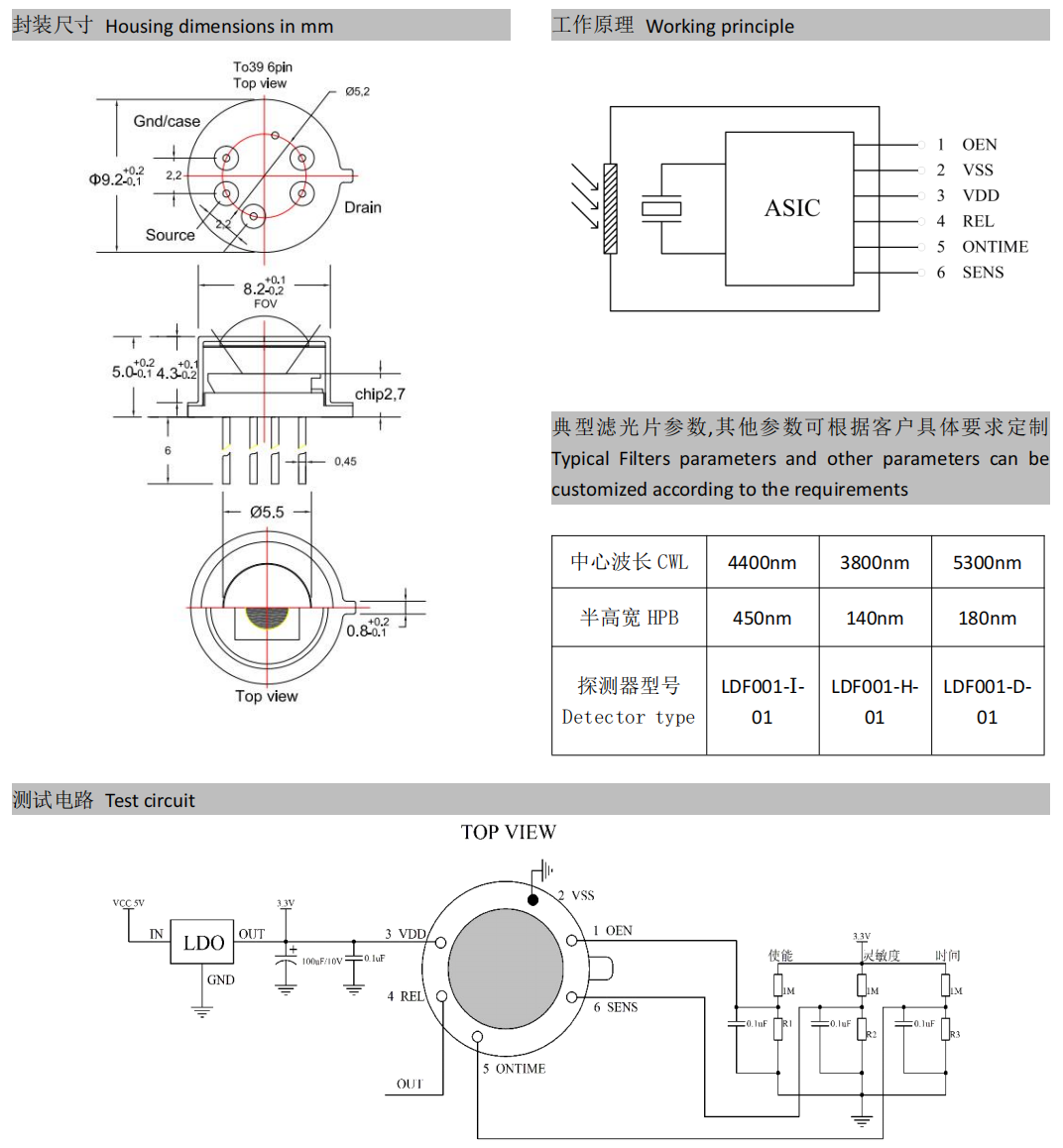

手艺指标	符号	典范值	单位
窗口尺寸		Φ5.5	mm
敏感区域尺寸	AS	Φ2.5	mm
视场角	FOV	>110	°
探测距离（酒精火 0.1m2）	L	>30	m

订货咨询

请留下您的相关信息，稍后会安排就近地区营业职员与您联系。

回到顶部

序号	管脚名称	功效	参数
1	ONE	输出使能端	高电平（＞1.1V）有用，低电平（＜0.9V）坚持输出为低电平
2	VSS	电源地
3	VDD	电源3.3V	低电平时输入电流为9.5uA
4	REL	输出	有响应时输出高电平
5	ONTIME	延时控制	ONTIME 可选电压：1/64 vdd、3/64vdd、5/64vdd 、……、31/64vdd等16档电压，延迟时间从1.8秒至1小时规模可调。
6	SENS	迅速度控制	SENS可选电压：1/128vdd、3/128vdd、5/128vdd、……、63/128vdd等32档电压，探测距离从几十米到数厘米规模可调
